机械液压机与螺旋液压机的润滑
发布时间: 2019-7-5
  1、机械液压机的润滑
  机械液压机包括热模锻液压机、冲压液压机、精压机及平锻机等类。它们都采用类似的带轮与齿轮传动机构、离合器与制动器机构、曲柄连杆或肘杆机构、凸轮机构、螺杆机构等。图1是曲柄液压机的传动原理图。各类产品有许多类似的润滑方式和系统,但由于功用不同,速度、负荷等有较大差异,故润滑特点也有较大差异。
  (1)润滑方式
  由于机械液压机是机械传动,传动环节多,摩擦副多,润滑点必然多。同时,大型液压机高度很高,上去人加油也不方便。为了保证润滑效果,减少维修工作量,机械液压机通常采用集中润滑。对于不易实现集中润滑,或采用某些专用润滑方式更好时,才辅以分散润滑。
  ①稀油集中润滑 稀油集中润滑多数情况是压力循环润滑。一般是把润滑站(油箱、泵、阀等)安放在液压机的底座旁边或地坑内,用齿轮泵通过控制阀将润滑油送到各润滑点。常用在小吨位机械液压机的轴承、导轨、连杆上。
  ②稀油分散润滑 稀油分散润滑有人工润滑和自动润滑丽种。人工加油润滑一般只用在不经常动作的小部件上,不易接通由集中润滑站供油的部位或不易回收的部位,例如凸轮、滚轮。稀油分散自动润滑在机械液压机上常被采用的有油池润滑和油雾润滑。封闭齿轮采用油池润滑,维护简单,润滑效果也不错。气缸采用油雾润滑是结构上的特殊需要。
  ③干油集中润滑 干油集中润滑分机动油泵和手动油泵两种。机动油泵一般放在液压机顶部,也有安装在底座旁边的。手动油泵都安装在立柱上操作方便的地方。机动油泵由专用电动机带动,可以根据液压机运转的需要,开动或停止油泵供油;也有的油泵没有电动机,而是靠主传动通过一套另加的传动装置来驱动油泵。大型机械液压机的轴承、导轨常采用于油集中润滑。
  ④干油分散润滑 干油分散润滑用在供油不易到达的部位,如一些旋转部件上。一般是定期用油枪加少量的油或直接涂抹。干油分散润滑比稀油分散人工润滑用得广泛些。机械液压机上的开式齿轮、连杆螺纹、离合器轴承常采用干油分散润滑。机械液压机的常用润滑方法,见表1。

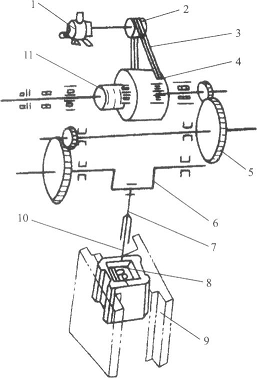

  图1 曲柄液压机的传动原理图
   1-主电动机;2-小带轮;3-V带;4-飞轮5-齿轮;6-曲轴;7-连杆;8-滑块;9-立核导轨;10-调整螺杆;11-离合器
  表1机械液压机的常用润滑方法

润滑方法

使用场合

手工加油润滑

开式齿轮、滑轮销轴、蒸汽锤导轨、水压机导轨、蒸汽锤操纵机构

飞溅润滑

离合器飞轮轴承、蜗轮副

油浴润滑

密闭式齿轮、蜗轮尉、调节螺杆

油环润滑

摩擦轮滑动轴承

压力循环润滑

传动轴轴承、滑块导轨、齿轮、调节螺杆、连杆轴承、销轴轴承、小型快速压力机曲轴轴承、空气锤曲轴轴承、压缩缸及工作缸、导轨、蒸汽锤及水压机导轨

油雾润滑

开式齿轮、离合器和制动器气缸、蒸汽锤气缸、摩擦压力机气缸

手工加脂润滑

螺杆、蒸汽锤、螺旋压力机及水压机导轨、空气锤气缸导轨、操纵机构和滑动销轴、传动系统及摩擦轮滚动轴承

电动干油站润滑

大型压力机主传动轴承及曲轴轴承

润滑脂润滑

滚动轴承、离合器飞轮滚动轴承、小型快速压力机主传动轴承及曲轴轴承

  (2)润滑材料选用
  在机械液压机的润滑中,以采用HL液压油或AN全损耗系统用油和钙基润滑脂为主。常用的有AN32、AN46、AN68、ANl00、ANl50,2#、3#钙基脂。当这两种润滑材料不满足需要时,再选用其他材料。
  采用集中润滑时,润滑点较多,而这些润滑点的负荷、速度、温度有可能不同,又不可能采用多种黏度的润滑材料来满足各润滑点的需要。在这种情况下,可采用两种办法:①按照最关键的润滑点的需要选择润滑材料;②采取折中的办法,即选择的润滑材料的黏度比这些润滑点所需黏度的中间值偏高一些。
  2、螺旋液压机的润滑
  螺旋液压机适用于模锻、精密锻造、镦锻、挤压、校正、切边、弯曲和板料压制。它们的行程比机械液压机大,而每分钟行程次数比机械液压机小。螺旋液压机分摩擦液压机和液压螺旋液压机两类。
  摩擦液压机的传动原理是电动机经带轮带动可作轴向往复移动的两个同轴摩擦盘旋转,交替压向飞轮,使其正、反旋转。并通过与飞轮连接的螺杆推动滑块上、下移动。滑块向下接触工件时,储存在旋转的飞轮中的动能转换为冲击能,打击工件成形。
  液压螺旋液压机的传动原理是利用推力液压缸或液压马达迫使螺杆和与螺杆联结在一起的飞轮旋转储存能量。螺母与机架固定,螺杆旋转时必然推动滑块上、下运动。滑块向下接触工件时,储存在旋转的飞轮中的动能转换为冲击能,打击工件成形。
  从液压螺旋液压机的传动原理可知:它采用油作液压传动介质,液压缸、液压马达、顶出器等自身可以润滑。需要润滑的是螺旋副、导轨。润滑点少,一般采用分散润滑,但亦有对导轨采用集中润滑的。
  摩擦液压机是机械传动,润滑部件较多,除螺杆、导轨外,还有摩擦轮轴承、操纵杆销轴轴承、各种气缸。可以采用分散润滑,也可以采用集中润滑。
  螺旋液压机的润滑材料与机械液压机类似。
